Einfaches Reservoir

Wasser strömt mit einer zeitabhängigen Stromstärke in ein Reservoir. Wie verändert sich der Inhalt des Reservoirs? Was passiert, wenn das Reservoir noch ein Leck aufweist? Dieses Problem eignet sich bestens, um in die systemdynamische Modellierungstechnik einzusteigen. Nachfolgend wird gezeigt, wie man diese Aufgabe mit BerkeleyMadonna löst.

Sobald das Programm geöffnet ist, sollten Sie das equations-Fenster wieder schliessen. Öffnen Sie dafür ein flowchart-Fenster (im Pull-Down-Menü File den Befehl New Flowchart auswählen oder mit der Tastenkombination Ctrl+Shift+N). In diesem Fenster, der eigentlichen Modellierungsebene, werden die Modelle als Systemdiagramme aufgebaut. Sollten Sie einmal ein Element zu viel gezeichnet haben, können Sie es mit der Maus aktivieren (erscheint dunkelrot) und mit Ctrl+Delete entfernen.

Aufgabe Aktion Reaktion
Modellieren:
Ein System, bestehend aus Reservoir und Zuleitung, soll modelliert werden.
Das Modell wird wie folgt erstellt:
  • Ikon reservoir in der untersten Taskleiste durch Mausklick aktivieren
  • Mit der Maus an die Stelle ins Systemdiagramm klicken, an welcher das Reservoir erscheinen soll
  • Reservoir mit Volumen beschriften
  • Ikon flow aktivieren, mit der Maus links vom Reservoir ins Systemdiagramm klicken und bis ins Reservoir hinein ziehen (Rahmen um Reservoir muss erscheinen)
  • Flow mit Volumenstrom beschriften.
Einfaches Reservoir1.jpg
Einfaches Reservoir1a.jpg
Parametrisieren:
Der Eingangsstrom soll sich gemäss folgender Beziehung verändern
[math]I_V=I_{V0}-I_{VPunkt}\cdot t[/math]
Für die Stärke des Anfangsstroms (I0) können 2 l/s und für die Änderungsrate (IVPunkt) 0.001 l/s2 angenommen werden.
Den Inhalt des Reservoirs setze man zum Zeitnullpunkt auf Null.
Die Parameter Anfangsstrom und Änderungsrate des Stromes bekommen ein eigenes Ikon
  • Ikon formula aktivieren, ins Systemdiagramm klicken, mit IV0 beschriften
  • Vorgang wiederholen und mit IVPunkt anschreiben
  • Auf die Kugel von IV0 doppelklicken, 0.002 {m3/s} in Befehlszeile schreiben
  • Auf die Kugel von IVPunkt doppelklicken, 1e-6 {m3/s2} in Befehlszeile schreiben
  • Ikon arc aktivieren, in Kugel von IV0 oder IVPunkt klicken und ins Ventil des Volumenstromes ziehen

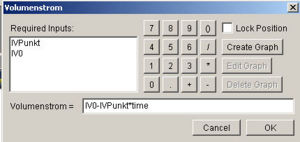

  • Auf Ventil doppelklicken und IV0-IVPunkt*time in die Befehlszeile schreiben (die beiden Parameter lassen sich mittels Doppelklick im Fenster required inputs aufgerufen)
Einfaches Reservoir2.jpg Einfaches Reservoir2b.jpg
Simulieren:
Das Modell, bestehend aus Behälter und einem zeitabhängigen Zufluss, soll nun simuliert werden. Die Simulationszeit betrage 2000 Sekunden und der Zeitschritt kann auf 5 Sekunden gesetzt werden. Als Integrationsmethode verwende man die elementare Euler-Methode.
Im Pull-Down-Menü Parameters den Befehl Parameter Window (Ctrl+Shift+P)auswählen und entsprechende Zeilen neu setzen bzw. umschreiben
Einfaches Reservoir3.jpg

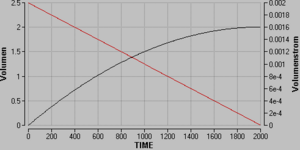

Sobald die Taste run im Parameter Window gedrückt wird, geht ein neues Fenster auf Einfaches Reservoir3b.png
Erweitern:
Das Reservoir sei prismatisch oder zylinderförmig. Der Querschnitt messe 0.4 m2. Das Modell ist so zu erweitern, dass die Füllhöhe angezeigt wird. Was ist zu tun, wenn der Querschnitt als Funktion der Höhe gegeben ist?
Die Erweiterung sollte nun keine Hexerei mehr sein: Parameter A (formula) für den Querschnitt einführen; Grösse h für die Höhe kreieren; Pfeile von Volumen und Querschnitt zu Höhe ziehen und dort den Quotienten h = Volumen/A bilden.

Schwieriger wird die Sache, wenn der Querschnitt eine Funktion der Höhe ist. BerkeleyMadonna lässt keinen zweiten Pfeil von der Höhe zum Querschnitt zu (circular reference). In diesem Fall bleibt nichts anderes übrig, als die Funktion h(V) explizit zu berechnen und dann ins Modell einzufügen.

Einfaches Reservoir4.jpg
Rückkoppeln:
Das Reservoir leckt. Wie Evangelista Torricelli schon gezeigt hat, fliesst das Wasser gleich schnell aus einem Reservoir aus, wie ein Körper, der von der Wasseroberfläche fallen gelassen wird, am Loch vorbei fliegt. Folglich ist der Leckstrom gleich
[math]I_{V2}=A_L \sqrt{2gh}[/math]
Der Leckstrom ist gleich einer Konstanten k mal die Wurzel aus der Höhe. Die Konstante kann auch als Verhältnis der beiden Grössen geschrieben werden
[math]k =\frac {I_{V2}}{\sqrt{h}}[/math]
Die Konstante k lässt sich abschätzen. Nimmt man an, dass der Volumenstrom bei einer Füllhöhe von einem Meter ein Liter pro Sekunde beträgt, erhält man für die Konstante k = 0.001 {m2.5/s}

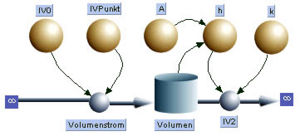

Einfaches Reservoir5.jpg
Analysieren:
Das vorliegende Modell wird durch eine Differentialgleichung (nichtlinear, erster Ordnung) beschrieben. Alle Beziehungen, die von BerkeleyMadonna erzeugt werden, sollen nun zu einer einzigen Gleichung zusammengefasst werden. Diese Differentialgleichung beschreibt das dynamische Verhalten ds Systems beschreibt.

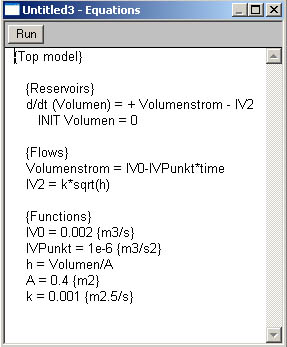

Aktiviert man im Pull-Down-Menü Model den Befehl Equations (Ctrl+E), erscheint das abgebildete Fenster. Setzt man alle Beziehungen in die Bilanzgleichung ein, erhält man die Differentialgleichung
[math]\dot V=I_{V0}-I_{V_{Punkt}}t-k\sqrt{\frac{V}{A}}[/math]
Einfaches Reservoir6.jpg
Daten ausgeben:
BerkeleyMadonna generiert die graphische Ausgabe der Daten automatisch. Wie kann man die Graphik den eigenen Bedürfnissen anpassen?
Die Grössen müssen zuerst sortiert werden, weil man nie verschiedene Grössen auf die gleiche Skala bringen sollte. Klickt man zwei Mal ins Diagramm hinein (Doppelklick) geht ein Dialogfenster auf. In diesem Fenster wählt man die Grössen aus, die auf der linken und der rechten y-Skala erscheinen sollen. Zudem kann man die Grösse für die x-Achse auswählen (man muss die verschiedenen Grössen nicht unbedingt gegen die Zeit auftragen).
Klickt man auf das schwarze Dreieck in der Kopfleiste, wird eine neue Seite generiert. So lassen sich alle Volumenströme auf der ersten Seite links, das Volumen rechts und die Höhe auf einer zweiten Seite links oder rechts auftragen. Doppelklickt man auf eine Beschriftung der Achse, erscheint ein Diaglogfenster für die Skalaierung und die Beschriftung. Probieren Sie doch einfach alles einmal aus.

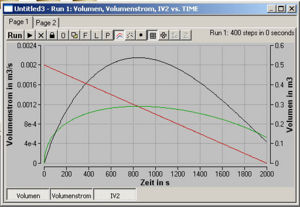

Einfaches Reservoir7.jpg
