Zwei Bälle

Aus SystemPhysik

Ein Basketball springt aus 2 m Höhe ohne weiteres Zutun aus dem Stand heraus höchstens 1,40 m hoch. Wird er aber auf einen Medizinball gelegt, wirkt dieser für den oberen Ball wie ein Trampolin. So kann der Basketball bis 6 m hoch steigen. (Quelle: Sat1/Clever)

Daten

  • Medizinball klein
    • Masse 3 kg
    • Durchmesser 20 cm
  • Medizinball gross
    • Masse 5 kg
    • Durchmesser 25 cm
  • Basketball Grösse 7
    • Masse 0.63 kg
    • Durchmesser 23.5 cm
  • Basketball Grösse 5
    • Masse 0.55 kg
    • Durchmesser 21.5 cm
  • Basketball Grösse 3
    • Masse 0.33 kg
    • Durchmesser 18 cm

SD-Modell

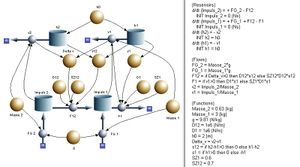

Systemdiagramm mit Gleichungen

Jeder Ball wird als Masse mit zwei linearen Reibfedern (obere und untere Hälfte) modelliert. Eine Reibfeder besitzt zwei Federkonstanten, eine grosse für das Eindrücken und eine kleinere für den Rückhub. In unserem Fall entspricht das Verhältnis der beiden Federkonstanten dem Quotienten aus Rückprallhöhe und Fallhöhe. Dabei wird angenommen, dass dieses Verhältnis, das man Stosszahl nennt, unabhängig von der Fallhöhe ist. Der Luftwiderstand wird vernachlässigt.

Die Bezugsrichtung z zeige nach unten, damit das Gravitationsfeld Impuls zuführt und der Impulsinhalt des fallenden Balls zunimmt. Als Hilfsgrössen werden die Höhen h1 und h1 eingeführt. Die Höhe h1 entspricht der Hubhöhe des Massenmittelpunkts des unteren Balls. Nullpunkt ist die Lage, in der dieser Ball den Boden ohne Verformung berührt. Die Höhe h2 misst die Hubhöhe des Massenmittelpunkts des oberen Balls so, dass bei Null der obere auf den unteren zu liegen kommt. Mit dieser Wahl ist die dynamische Geschwindigkeit (Impulsinhalt durch Masse) gleich minus der Änderungsrate der zugehörigen Höhe. Als weitere Hilfsgrössen werden die Verformung des unter Teils des unteren Balls s1 und die Verformung der beiden sich berührenden Hälften der Bälle s12 eingeführt. Diese Wahl der Höhen und Verformungen erlaubt eine einfache, anschauliche Modellierung.

Die Federkonstante der Serieschaltung von zwei Federn ist immer kleiner als die Konstanten der beiden Einzelfedern. Hier wird die Federkonstante des halben unteren Balls auf 1MN/m gesetzt. Für die sich berührenden Hälften der beiden Bälle wird eine zehn mal kleinere Konstante angenommen. Die Stosszahl des Basketballs wird gemäss den von Sat1 gemachten Angaben auf 0.7 gesetzt.

Simulation

Parameterstudie

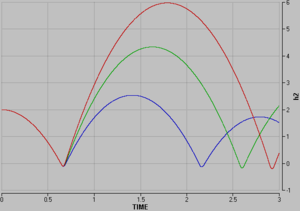

Die Graphik zeigt die Höhe des oberen Balls (Basketball Nr. 7) in Funktion der Zeit. Beim unteren Ball ist die Masse des des kleinen Medizinballs eingesetzt worden. Als Stosszahl für die Stosszone, die aus den sich berührenden Hälften der beiden Bälle besteht, ist - wie schon erwähnt - 0.7 eingesetzt worden. Die Stosszahl des Medizinballs ist in einem Batch-Run (CTRL-M) in zwei Schritten zwischen 0.2 und 0.7 variiert worden. Um die in der Fernsehsendung Clever erwähnte Höhe von 6 m bei einer anfänglichen Fallhöhe von 2 m zu erreichen, darf die Stosszahl des Medizinballs nicht zu klein sein. Der Medizinball verhält sich offensichtlich elastischer, wenn er von oben her noch gedrückt wird. Es stellt sich hier natürlich die Frage, wie weit dieses Problem durch ein Masse-Feder-Masse-Feder-Modell nachgebildet werden kann.
