In dieser Aufgabe geht es darum, das Verhalten der drei linearen passiven Zweipole R, C und L anhand eines einfachen Eingangssignal zu verstehen.

  1. Spannung für Parallelschaltung

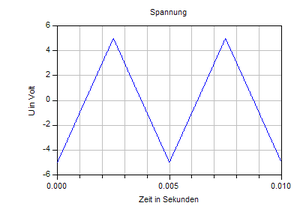

    Ein Widerstandselement (Widerstand 4 Ω), ein idealer Kondensator (Kapazität 400 μF) und eine supraleitende Spule (Induktivität 4 mH) werden parallel mit einer Quelle verbunden, welche die Spannung in 2.5 ms von -5 V auf +5 V linear ansteigen und dann in der gleichen Zeit wieder von +5 V auf -5 V fallen lässt. Dieses Signal wird periodisch fortgesetzt. Wie sehen die drei zugehörigen Stromstärken im I-t-Diagramm aus?
  2. Stromstärke für Serieschaltung

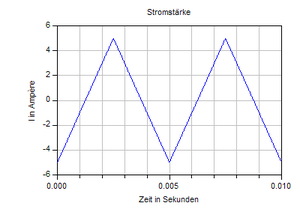

    Ein Widerstandselement (Widerstand 4 Ω), ein idealer Kondensator (Kapazität 400 μF) und eine supraleitende Spule (Induktivität 4 mH) werden seriell mit einer Quelle verbunden, welche die Stromstärke in 2.5 ms von -5 A auf +5 A linear ansteigen und dann in der gleichen Zeit wieder von +5 A auf -5 A fallen lässt. Dieses Signal wird periodisch fortgesetzt. Wie sehen die Spannungen über den drei Elementen im U-t-Diagramm aus?
