RC-Glied mit zwei Kondensatoren

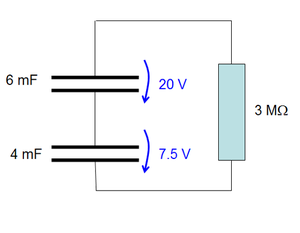

Zwei Kondensatoren (Kapazität eins = 6 mF, Kapazität zwei = 4 mF, ) werden einzeln aufgeladen (Spannung eins = 20 V, Spannung zwei = 7.5 V) und dann in Serie über einen Widerstand (3 MΩ) zu einem Kreis verbunden. Beim Zusammenschalten sind die beiden Spannungen gleich gerichtet.
- Um wie viel ändert sich die Spannung über den beiden Kondensatoren?
- Wie gross sind die beiden Kondensatorladungen am Schluss des Entladevorganges?
- Wie viel Energie wird im Widerstand insgesamt dissipiert?
- Mit welcher Zeitkonstante muss im Entladeprozess gerechnet werden?
