Spannungsteiler mit Induktivität

Aus SystemPhysik
Wechseln zu: Navigation, Suche

System

Ein Potentiometer wird mit einer supraleitenden Spule (reine Induktivität) statt mit einem Lastwiderstand verbunden. Unmittelbar nach dem Zuschalten der Spannungsquelle fliesst der Strom nur über das Potentiometer. Weil die Spannung über dem zweiten Teil des Potentiometers (R2) gleich der Spannung über der Spule ist, beginnt die Stärke des durch die Spule fliessenden Stromes zu wachsen. Nach längerer Zeit fliesst der Strom nur noch durch den Widerstand R1 und die Spule.

Systemmodell

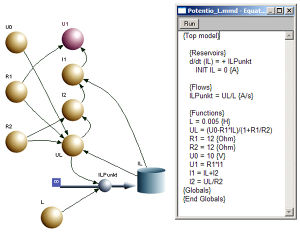

Systemdiagramm mit algebraischer Schleife

Die systemdynamische Modellierung geht von der Bilanz einer mengenartigen Grösse aus. Weil in diesem System nur Ströme fliessen und kein Ladungsspeicher vorhanden ist, modellieren wir zuerst die Induktivität (sihe auch Lineare passive Zweipole):

  • Die Spannung über dem Widerstand (U2) ist gleichzeitig der Antrieb (UL) für die Änderungsrate der Stromstärke bei der Induktivität (UL = L dIL/dt)
  • die Spannung über der Induktivität und dem Widerstand 2 (U2 = UL ) ist gleich Stromstärke I2 mal zugehöriger Widerstand (R2)
  • die Stromstärke durch Widerstand 2 (I2) ist gleich Stromstärke durch Widerstand 1 (I1) minus die Stärke des durch die Spule fliessenden Stromes (IL).
  • die Stromstärke durch Widerstand 1 (I1) ist gleich der Differenz der angelegten Spannung (U0) und der Spannung über dem Widerstand 2 (U2) dividiert durch den Widerstand 1 (R1).

Bei der Modellierung der Beziehung U1 = U0 - UL meldet das Modellierungswerkzeug BerkeleyMadonna Arc connection. Eine Kreisverbindung mit reinen Wirkpfeilen (Arcs) ist nicht zulässig, weil eine solche algebraische Schleife (algebraic loop) keine Wirkkette mehr darstellt, entlang derer das Programm das Modell integrieren kann. Mathematisch betrachtet bildet eine algebraische Schleife ein Gleichungssystem, das hier von Hand zu lösen ist

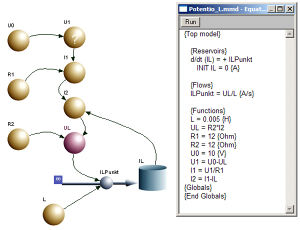

Systemdiagramm mit gelöster Schleife
  • Knotensatz (Bilanz): [math]I_1 = I_2 + I_L[/math]
  • Addition der Spannungen: [math]U_0 = U_1 + U_2[/math]
  • Ohmsches Gesetz 1: [math]U_1 = R_1 I_1[/math]
  • Ohmsches Gesetz 2: [math]U_2 = R_2 I_2[/math]

Löst man dieses Gleichungssystem nach der gesuchten Grösse U2 mit den Eingangsgrössen U0 und IL auf, erhält man

[math]U_L = U_2 = \frac {U_0 - R_1I_L}{1 + \frac {R_1}{R_2}}[/math]

Diese Gleichung liefert die Verbindung zwischen der Stromstärke durch die Spule und der Spannung über der Spule. Die andern Grössen sind dann "rückwärts" zu berechnen.

Die Simulatoren der höheren Programmmiersprache Modelica sind in der Lage, algebraische Schleifen automatisch zu lösen.

Simulation

Strom-Zeit-Verlaub

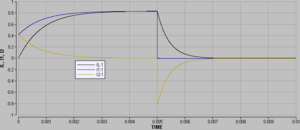

Das nebenstehend abgebildete Diagramm zeigt den Verlauf der Strom-Zeit-Funktionen nach dem Einschalten. Nach 5 ms wird die Verbindung zur Spannungsquelle wieder unterbrochen. Die Induktivität treibt dann den Strom durch den Widerstand 2 (R2) im Kreis herum, bis die magnetische Energie der Spule dissipiert ist. Die Induktivität widersetzt sich jeder Veränderung der Stromstärke durch eine Art Trägheit. Diese Trägheit widerspiegelt das Energiespeicher-Vermögen des magnetischen Feldes: solange die Stromstärke betragsmässig wächst, verhält sich die Induktivität wie ein Verbraucher; soll der Betrag der Stromstärke vermindert werden, wirk die Induktivität wie eine Quelle.

Das Abschalten der externen Spannungsquelle modelliert man bei UL:

if time < 0.005 then (U0-R1*IL)/(1+R1/R2) else -R2* IL

Solch plötzliche Veränderungen in der mathematischen Struktur eines Modells (strukturvariables System) können zu numerischen Problemen führen, wenn sie zu viele solche Änderungen zu oft auftreten.

Energiebetrachtung

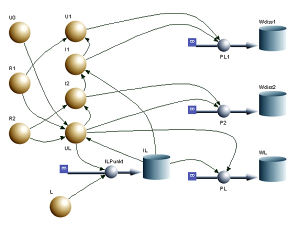

Systemdiagramm mit Energiebetrachtung

Die Prozessleistung ist gleich Spannung mal Stromstärke. Handelt es sich um einen Widerstand, wird die ganze Leistung dissipiert. Bei der Induktivität wird die Prozessleistung vom Magnetfeld aufgenommen

[math]\dot W_{Magnetfeld} = P = U_L I_L[/math]

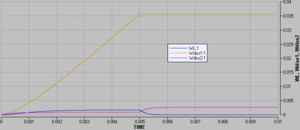

Integriert man die Prozessleistung über die Zeit, erhält man bei den beiden Widerständen die disspierte Energie und bei einer Induktivität die Änderung der im Magnetfeld gespeicherten Energie. Das Bild zeigt das Energie-Zeit-Diagramm für die drei Elemente.

Energie-Zeit-Funktion
